CARLSON TAKEOFF SUITE
Carlson Takeoff es un programa de preparación de datos y volúmenes de corte/relleno (para diseño o control de máquinas) que puede estimar trabajos mediante la digitalización de planos en papel, PDF o archivos CAD electrónicos.
Carlson Takeoff está disponible en dos configuraciones: Takeoff OEM y Takeoff Suite. Takeoff OEM incluye un motor de AutoCAD® incorporado y tiene todos los mismos ingredientes que Takeoff Suite, más la adición del programa Carlson Point Cloud para trabajar con archivos de nubes de puntos de Lidar o fuentes de fotogrametría. Takeoff Suite funciona en AutoCAD® que se vende por separado o con IntelliCAD® integrado. Takeoff Suite se compone de los módulos Carlson CADnet, Carlson Trench y Carlson GeoTech combinados con Carlson Construction. Todos están completamente integrados con Carlson Civil and Hydrology para satisfacer la variedad de necesidades de los clientes.
Descripción General
VENTAJA CAD
​
Carlson Takeoff es el único software de estimación basado en el motor AutoCAD o IntelliCAD. Trabajar en el entorno DWG de forma nativa brinda a los usuarios de Carlson Takeoff una "ventaja CAD" distinta al estimar a partir de los archivos electrónicos de un ingeniero.
Algunas herramientas útiles para verificar errores y solucionar problemas incluyen: Limpieza de dibujo (que elimina elevaciones incorrectas, capas vacías, líneas no válidas, convierte entidades especiales en polilíneas estándar y une líneas rotas con el comando todo en uno), Importación de XREF y DGN, y comandos automatizados de elevación de 2D a 3D.
DIGITALIZACIÓN Y PDF
​
Si no hay un archivo CAD disponible, Carlson Takeoff ofrece la flexibilidad de digitalizar desde planos en papel o digitalizar "en pantalla" desde un archivo de imagen PDF, TIF, JPG.
Carlson Takeoff puede rastrear automáticamente las líneas en un PDF y "Combinar archivos ráster" permite al usuario combinar fácilmente varias hojas en sus líneas de coincidencia. Una vez creada la línea, los pasos para calcular cantidades son los mismos que con un archivo CAD.
VOLÚMENES DE CORTE/RELLENO
​
Los informes de volumen claros y detallados incluyen volúmenes de corte/relleno, volúmenes de subrasante, volúmenes de estratos, volúmenes de remoción/reemplazo de tierra vegetal y volúmenes de excavación excesiva. Los volúmenes se calculan utilizando modelos de triangulación 3D, la forma más precisa de estimación. El programa calcula los volúmenes de corte/relleno para todo el sitio o dentro de las "áreas de interés".
Las visualizaciones se utilizan para verificar cantidades y presentar hallazgos con comandos como simulación de unidad 3D, visor de dibujo 3D, visor de superficie 3D, perfil rápido, mapa de color de corte/relleno y contornos de corte/relleno con líneas de luz diurna. También admite factores de reducción/hinchamiento y exportación a PDF o Excel.
SUBRASANTE DE MATERIALES
​
Las subrasantes se definen fácilmente mediante las capas y las líneas en el dibujo. El volumen, el área, la longitud y/o el conteo del material se pueden informar en un informe estándar, PDF o Excel.
Las profundidades de subrasante también se utilizan para ajustar verticalmente la superficie de diseño. Takeoff maneja automáticamente áreas de subrasante complejas anidadas entre sí y la eclosión permite un control de calidad rápido.
CARACTERÍSTICAS DE LA CARRETERA
​
Ya sea tomando secciones transversales para volúmenes o creando modelos de control de máquinas con superelevaciones, Carlson Takeoff tiene caminos cubiertos. Las funciones incluyen la capacidad de importar/crear/dibujar líneas centrales, perfiles verticales, plantillas de diseño y secciones transversales.
Incluye Calcular volúmenes de áreas finales y análisis de masas. Construya carreteras dinámicamente y modele intersecciones con el poderoso comando RoadNET.
ZANJA
​
Fácil entrada de datos de tuberías, zanjas y pozos de acceso. El informe de cantidades de zanjas incluye volúmenes de corte, cantidades de relleno, metraje lineal de tubería por tamaño de tubería, material y más.

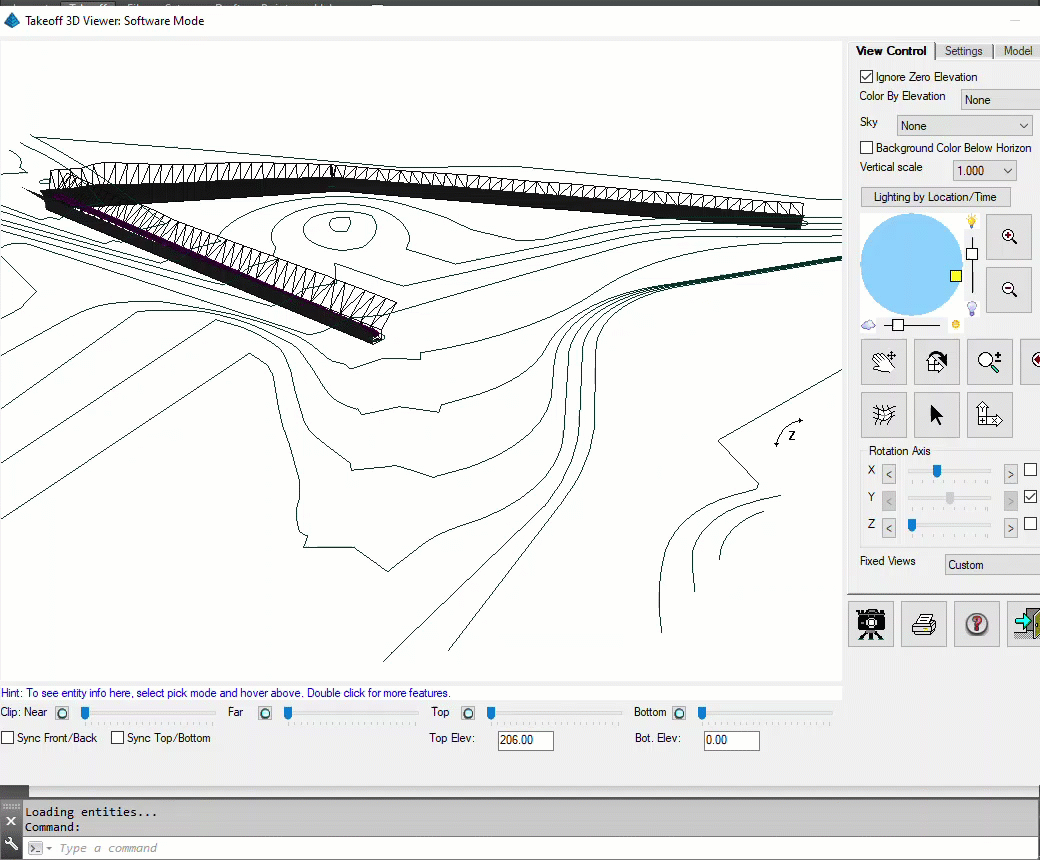

La verificación de zanjas se puede realizar con perfiles de tubería, tuberías 3D y un mapa de color de zona de profundidad.
ESTRATOS
​
Las superficies de estratos creadas a partir de los datos de sondajes se pueden utilizar para calcular el corte de estratos, la eliminación de la capa superior del suelo o la sobreexcavación de un material.
Una vez que se crean las superficies de Strata, se incorporan automáticamente en funciones estándar como Calcular volúmenes totales, Perfil rápido, Inspector de superficie y Etiquetas de corte/relleno. La configuración avanzada permite al usuario determinar diferentes métodos de modelado para asegurar que se cree la superficie Strata más precisa.
PREPARACIÓN DE DATOS PARA EL CAMPO
​
Prepare trabajos con precisión para replanteo o control de máquinas en el campo con comandos como Dibujar-ubicar puntos, Crear puntos a partir de entidades, Dividir a lo largo de la entidad, Utilidades de archivos de triangulación, así como Topcon, Trimble y Exportación de superficies de control de máquinas Leica.
